截止閥又稱截門閥，屬于強制密封式閥門，所以在閥門關閉時，必須向閥瓣施加壓力，以強制密封面不泄漏。當介質由閥瓣下方進入閥門時，操作力所需要克服的阻力，是閥桿和填料的摩擦力與由介質的壓力所產生的推力，關閥門的力比開閥門的力大，所以閥桿的直徑要大，否則會發生閥桿頂彎的故障。按連接方式分為三種：法蘭連接、絲扣連接、焊接連接。從自密封的閥門出現后，截止閥的介質流向就改由閥瓣上方進入閥腔，這時在介質壓力作用下，關閥門的力小，而開閥門的力大，閥桿的直徑可以相應地減少。同時，在介質作用下，這種形式的閥門也較嚴密。我國閥門“三化給”曾規定，截止閥的流向，一律采用自上而下。截止閥開啟時，閥瓣的開啟高度，為公稱直徑的25%～30%時.流量已達到最大，表示閥門已達全開位置。所以截止閥的全開位置，應由閥瓣的行程來決定.
截止閥分類：
1、直流式截止閥 2、角式截止閥 3、柱塞式截止閥
截止閥特點：
1、截止閥結構比閘閥簡單，制造與維修都較方便。密封面不易磨損及擦傷，密封性好，啟閉時閥瓣與閥體密封面之間無相對滑動，因而磨損與擦傷均不嚴重，密封性能好，使用壽命長。
2、啟閉時，閥瓣行程小，因而截止閥高度比閘閥小，但結構長度比閘閥長。啟閉力矩大、啟閉較費力，啟閉時間校長。流體阻力大，因閥體內介質通道較曲折，流體阻力大，動力消耗大。
3、介質流動方向公稱壓力PN≤16MPa時，一般采用順流，介質從閥瓣下方向上流；公稱壓力PN≥20MPa時，一般采用逆流，介質從閥瓣上方向下流．以增加密封件能。使用時，截止閥介質只能單方向流動，不能改變流動方向，全開時閥瓣經常受沖蝕。

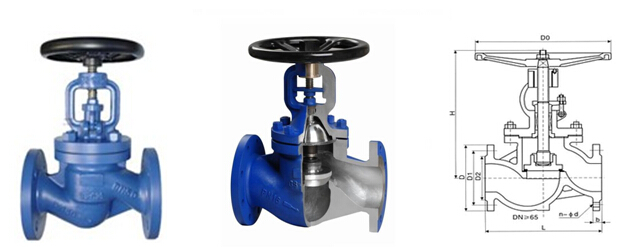

截止閥（J41H）：
|
DN
|
L
|
D
|
D1
|
D2
|
b
|
z×?d
|
H
|
D0
|
重量/KG
|
|
10
|
130
|
90
|
60
|
40
|
14
|
4×?14
|
198
|
120
|
5
|
|
15
|
130
|
95
|
65
|
45
|
14
|
4×?14
|
200
|
120
|
5.5
|
|
20
|
150
|
105
|
75
|
55
|
14
|
4×?14
|
243
|
140
|
7.3
|
|
25
|
160
|
115
|
85
|
65
|
14
|
4×?14
|
253
|
160
|
8
|
|
32
|
180
|
135
|
100
|
78
|
15
|
4×?18
|
280
|
160
|
12
|
|
40
|
200
|
145
|
110
|
85
|
16
|
4×?18
|
312
|
200
|
16
|
|
50
|
230
|
160
|
125
|
100
|
16
|
4×?18
|
321
|
200
|
16
|
|
65
|
290
|
180
|
145
|
120
|
18
|
4×?18
|
325
|
240
|
22
|
|
80
|
310
|
195
|
160
|
135
|
20
|
4×?18
|
355
|
240
|
31
|
|
100
|
350
|
215
|
180
|
155
|
20
|
4×?18
|
415
|
280
|
45
|
|
125
|
400
|
245
|
210
|
185
|
22
|
4×?18
|
460
|
320
|
80
|
|
150
|
480
|
280
|
240
|
210
|
24
|
8×?23
|
510
|
360
|
97
|
|
200
|
600
|
335
|
295
|
265
|
26
|
12×?23
|
590
|
360
|
169
|
執行標準：
1、GB/T 12233-2006《通用閥門鐵質截止閥與升降式止回閥》
2、GB/T 12235-2007《通用閥門 法蘭連接鋼制截止閥與升降止回閥》
3、JB/T53174-94《截止閥 產品質量分等》
4、JB/T53165-92《高壓平衡截止閥》
5、GB/T 587-2008《船用法蘭青銅截止閥》
6、GB/T 590-2008《船用法蘭鑄鐵截止閥》
7、GB/T 8464-2008《鐵制和銅制螺紋連接閥門》
8、GB8465.2-87《內螺紋連接閘閥、截止閥、球閥、止回閥 基本尺寸 鐵制截止閥》
安裝維護：
1、截止閥密封面磨損情況。閥桿和閥桿螺母的梯形螺紋磨損情況。填料是否過時失效，如有損壞應及時更換。
2、截止閥檢修裝配后，應進行密封性能試驗。
購貨須知：
訂貨時請注明：1、產品名稱 2、型號規格 3、壓力等級 4、材質 5、法蘭標準 6、工作壓力 7、介質等詳細參數。
|
|
|
