止回閥是能自動阻止流體倒流的閥門。止回閥的閥瓣在流體壓力作用下開啟，流體從進口側流向出口側。當進口側壓力低于出口側時，閥瓣在流體壓差、本身重力等因素作用下自動關閉以防止流體倒流,止回閥按結構劃分，可分為升降式止回閥、旋啟式止回閥和蝶式止回閥三種。升降式止回閥可分為立式和直通式兩種。旋啟式止回閥分為單瓣式、雙瓣式和多瓣式三種。蝶式止回閥為蝶式雙瓣、蝶式單瓣、以上幾種止回閥在連接形式上可分為螺紋連接、法蘭連接、焊接和對夾式連接四種。
止回閥分類：
1、升降式 2、旋啟式、 3、蝶式 4、臥式
止回閥適用范圍：
1、蝶式雙瓣止回閥適用于高層建筑給水管網，有一定化學腐蝕性介質管網、安裝空間有限制的管網，還適用于污水管網。
2、升降式靜音止回閥適用于給排水工程質量要求高的管網；壓力要求相對高的管網（PN2.5Mpa）；可安裝在泵的出口處，是經濟實用的防水錘止回閥。
3、升降式消聲止回閥適用于給排水系統，高層建筑管網，可安裝在泵的出口處，結構稍加改動，可作為吸水底閥使用，但不適用于污水管網。
4、臥式止回閥適用于潛水、排水、排污泵，特別適用于污水和污泥系統。
5、旋啟式橡膠止回閥適用于生活用水管網中；但不適用于沉積物多的污水
6、旋啟單瓣止回閥適用于給水系統、石油、化工、冶金等工業部門對有安裝空間限制的場所最為適用。
執行標準：
1、《通用閥門 鐵制旋啟式止回閥》GB/T 13932-92
2、《通用閥門 鋼制旋啟式止回閥》GB 12236 -2008
3、《通用閥門 鐵制截止閥與升降式止回閥》GB 12233 -2006
4、《對夾式止回閥》JB/T 8937-20
5、《鋼制閥門 一般要求》GB/T 12224-2005
6、《閥門的檢驗與試驗》JB/T 9092-1999

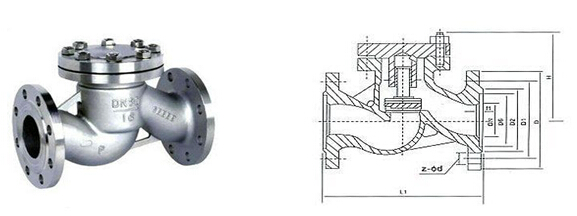

止回閥：
|
1.6MPa尺寸及重量
|
|
尺寸
|
DN
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
L
|
mm
|
170
|
180
|
200
|
210
|
275
|
300
|
380
|
|
D
|
mm
|
160
|
180
|
195
|
215
|
245
|
280
|
335
|
|
重量
|
kg
|
7.9
|
11
|
12
|
19.5
|
36
|
47
|
65
|
|
2.5MPa尺寸及重量
|
|
尺寸
|
DN
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
L
|
mm
|
170
|
180
|
200
|
210
|
275
|
300
|
380
|
|
D
|
mm
|
160
|
180
|
195
|
230
|
275
|
300
|
360
|
|
重量
|
kg
|
7.9
|
11
|
12
|
20
|
38
|
48
|
70
|
安裝維修保養：
1.安裝時注意介質流動的方向應與閥體所標箭頭方向一致。
2.升降式垂直瓣止回閥應安裝在垂直管道上。
3.升降式水平瓣止回閥應安裝在水平管道上。
購貨須知：
訂貨時請注明：1、產品名稱 2、型號規格 3、壓力等級 4、材質 5、法蘭標準 6、工作壓力 7、介質等詳細參數。
|
|
|
