阻爆轟型阻火器是適用于石化、化工、輕工等行業的可燃氣體輸送過程中的安全裝置。我公司生產制造的阻爆轟型阻火器的經過嚴謹的阻火理論設計和精密專用的機械設備加工制造而成。

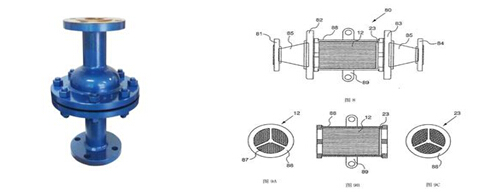

產品由芯件和殼體兩部分組成，芯件是核心，由兩層超薄的不銹鋼鋼帶，一條被壓成波N形，另一條平面鋼帶則將它圍繞圓心緊緊纏繞而成。從而構成無數個端面，是小三角型直通流道，而且在芯件內部有一條十字結構的支架（或在表面壓上丫形架）借以增強芯件的牢靠性，避免芯件被點燃的介質所產生的爆炸壓力沖散。介質從三角形狹道中通過，管道防爆波紋阻火器也正是通過它來阻止火焰在管道中的蔓延，其原理為“器壁效應”，就是火焰與器壁的碰撞進行能量轉換，降低了溫度。以此原理來設計三角形的高度阻止火焰的通過，再加上足夠長的流道長充來吸收火焰的熱量，使其在芯件中熄滅，避免了氣體在芯件的另一端被復燃的可能性
阻火器分類：
1.抽屜式阻火器（ZHQ-II型） 2.氧氣阻火器（ZHQ-F1/F2型）
3.阻爆轟型阻火器（ZHQ-Z型） 4.阻火透氣帽（ZHQ-TQM型）
5.礫石阻火器（ZHQ-L型） 6.儲罐防暴波紋阻火器（ZHQ-I型）
7管道防暴波紋阻火器（ZHQ-B型 8.天燃氣阻火器（ZHQ-T型）
阻爆轟型阻火器適用場所：
1、輸道可燃性氣體的管道上，火炬系統、油氣回收系統。
2、加熱爐燃料氣的管網系統，氣體凈化通過系統。
3、煤礦瓦斯排放系統及乙炔、氫氣系統等。
執行標準：
1、GB13347-92《石油氣體管道阻火器阻火性能和試驗方法》
2、SH/T3413-99《石油化工石油氣管道阻火器選用、檢驗及驗收》
3、HG/T20570.19-95《阻火器的設置》
阻爆轟型阻火器（ZHQ-Z型）:
|
結構形式 普通型 阻爆燃型 阻爆轟型
|
|
安全間隙mm MESG≥0.9 0.5
|
|
使用范圍 儲罐 管端放空 放空管 放空管 爆轟管道
|
|
阻火級別 IIA IIB IIC
|
|
公稱通徑（DN）
|
D1
|
D2
|
H(PN16)
|
|
40
|
18*3
|
157*3.5
|
330
|
|
50
|
25*3
|
57*3.5
|
330
|
|
65
|
32*3.5
|
73*4
|
365
|
|
80
|
38*3.5
|
73*4
|
375
|
|
100
|
48*3.6
|
89*4
|
390
|
安裝與維護：
1、為了確保阻爆轟型阻火器的性能達到使用目的，在安裝阻火器前，必須認真閱讀說明書，并仔細核對標牌與所裝管線要 求是否一致。
2、阻爆轟型阻火器上的流向標記必須與介質流向一致。 每隔半年應檢查一次。檢查阻火層是否有堵塞、變形或腐蝕等缺 陷。
3、被堵塞的阻火層應清洗干凈，保證每個孔眼暢通，對于變形或腐蝕的阻火層應更換。
4、清洗阻爆轟型阻火器芯件時，應采用高壓蒸汽、非腐蝕性溶劑或壓縮空氣吹掃，不得采用鋒利的硬件刷洗。 重新安裝阻 火層時，應更新墊片并確認密封面已清潔和無損傷，不得漏氣。
訂貨須知：
訂貨時請注明：產品名稱 公稱通徑 公稱壓力 材質 連接方式 介質等詳細參數。
|
